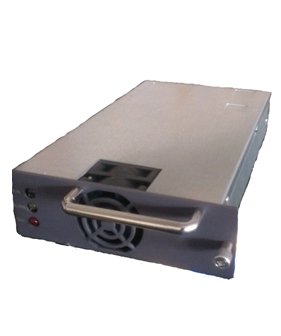

特征
48V分布式系统
以太网
交换机
局域网、城域网
服务器
室内无线网络
电信设备
特征
- 结构紧凑，功率密度达27W/in3
- 42-54V恒流输出，54-58V恒功率输出
- 输出电压可调 42-58Vdc，默认值53.5V
- 宽工作温度范围：-40～+55℃，扩展操作温度范围：+55～+65℃
- 功率因数矫正 ≥0.99(AC输入)
- 具有RS485通信接口
- 输入过欠压保护
- 输出过压保护
- 输出过流保护
- 过温报警和保护
- 通过均流总线可实现并联
- 遥控开/关机
- 热插拔
- 符合UL1 60950、CSA2C22.2 60950-00、VDE30805 IEC60950要求
- CE4标志符合73/23/EEC和93/68/EEC指示
- 高效率 ＞91%
1.特性
1.1输入特性
| 交流输入 | |||||
| 参数 | 最小 | 典型 | 最大 | 单位 | 注释 |
| 输入电压范围 | 90 | 220 | 280 | Vac | |
| 输入频率 | 45 | 50 | 65 | Hz | 额定负载 |
| 输入电流 | 13.5 | A | |||
| 功率因数 | 0.99 | 额定输入/额定负载 | |||
| 直流输入 | |||||
| 参数 | 最小 | 典型 | 最大 | 单位 | 注释 |
| 输入电压范围 | 128 | 396 | Vdc | ||
1.2输出特性
| 输出 | |||||
| 参数 | 最小 | 典型 | 最大 | 单位 | 注释 |
| 输出电压范围 | 42 | 53.5 | 58 | Vdc | |
| 输出电流范围 | 0 | 30 | A | 输入为176~280Vac或者176~396Vdc | |
| 稳压精度 | ±1 | % | |||
| 负载调整率 | ±1 | % | |||
| 电话衡重杂音 | 2 | mV | |||
| 宽频杂音电压 |
100 30 |
mV |
(3.4KHz～150KHz) (150KHz～30MHz) |
||
| 纹波(峰峰值) | 200 | mV | 在额定输入/输出，加并0.1uF薄膜电容和10uF高频电解电容各一个，带宽为20MHｚ测量。 | ||
| 输出功率 | 0 | 1600 | W | 176-280Vac或者176~396Vdc输入时 | |
| 0 | 800 | W | 90-175Vac或者128~175Vdc输入时 | ||
| 输出效率 | 91 | % | 220V ac或者310Vdc输入 | ||
| 85 | % | 110V ac或者155Vdc输入 | |||
| 其它 | |||||
| 参数 | 最小 | 典型 | 最大 | 单位 | 注释 |
| 温度系数 | ±0.02 | %/℃ | |||
| 动态响应恢复时间 | 200 | us | 25%-50%-25%或50%-75%-50%负载变化 | ||
| 动态响应过冲 | ±5 | % | |||
| 开机输出延迟 | 3 | 10 | s | 额定输入/额定负载，额定输入电压开机到输出电压建立到53.5VDC；启机输出需要采用预限流功能。 | |
| 开关机过冲 | 5 | % | 额定输入电压，额定负载 | ||
| 保持时间 | 10 | ms | 额定输入电压，额定负载，输出大于42V。 | ||
| 均流度 | ±5 | % | |||
| 保护 | |||||||
| 参数 | 最小 | 典型 | 最大 | 单位 | 注释 | ||
| 交流输入过压保护 | 保护点 | 285 | 305 | Vac | 带15A测试，可自恢复，回差不小于5V | ||
| 恢复点 | 280 | ||||||
| 直流输入过压保护 | 保护点 | 403 | 430 | Vdc | |||
| 恢复点 | 396 | ||||||
| 交流输入欠压保护 | 保护点 | 85 | Vac | 带4A测试，可自恢复，回差不小于5V | |||
| 恢复点 | 90 | ||||||
| 直流输入欠压保护 | 保护点 | 120 | Vdc | ||||
| 恢复点 | 128 | ||||||
| 输出过压保护点 | 58.5 | 59 | 61.5 | V | 锁死。（输出外部过压，模块不锁死）。 | ||
| 输出限流保护 | 31 | 33 | 35 | A | 可自恢复。 | ||
| 短路保护 | 可长期短路,检测到短路后打嗝工作 | 自恢复 | |||||
| 电源过温保护 | 环境温度65℃下能自动恢复 | ℃ | 备注1 | ||||
| 风扇故障保护 | 在单风扇故障时模块自动降半功率运行并上报告警，直至模块过温保护关闭输出；两个风扇都故障时，模块上报风扇故障告警后直接关闭输出； | ||||||
| 环境 | |||||
| 参数 | 最小 | 典型 | 最大 | 单位 | 注释 |
| 工作温度 | -33 | 55 | °C | 55℃环境温度下，全载条件下能正常工作，+65℃自动降额20%功率 | |
| 扩展操作温度 | 55 | 65 | °C | 模块自动降载，备注1 | |
| 储存温度 | -40 | 70 | °C | ||
| 湿度 | 5 | 95 | % | 相对湿度, 不凝固. | |
| 海拔高度 | -60 | 4000 | m | 对于操作在2500m (5000 ft.)以上,每升高305m (1000 ft.)最大操作温度降低2°C. | |
| -200 | 13000 | ft | |||
| 地震等级 | 4 | Zone | |||
| 噪声 | 55 | dB | 噪声与风扇转速、负载大小和环境温度成比例 | ||
| 测试及工作温度应满足以下三个要求：(1) -33℃～55℃时，在高压段可额定功率1600W启动，输出波形线性上升；(2) 55℃～65℃时，模块功率降额，降额方式为自动降额，65℃下能够长期稳压输出至少80%额定功率；(3) 55℃能够输出模块最大输出功率，不会过温保护，器件应力满足要求，可正常运行。 | |||||
| 机械特性 | |
| 尺寸（mm） | 如下图所示 |
| 重量（kg） | ≤1.65kg |
| 绝缘等级 | ||
| 参数 | 标准要求 | 注释 |
| 输入-输出 | 3000Vac/10mA//1min |
无飞弧，无击穿，测试时去掉放电管 或者等效直流电压 |
| 输入-机壳 | 1500Vac/10mA//1min | |
| 输出-机壳 | 500Vac/10mA//1min | |
| 漏电流 | ＜3.5 mA | 280Vac输入 50HZ输入 |
| 绝缘电阻 | 在正常大气压下，相对湿度为90%，试验电压为直流500V时，电源输入对输出、输入对地、输出对地的绝缘电阻均不低于10MΩ | |
EMC和防雷
| EMC及其他 | |
| 参数 | 标准要求 |
| 谐波发射 | EN/IEC61000-3-2 CLASS A |
| 辐射发射 | EN55022 - Class B |
| 传导发射 | EN55022 - Class B |
| 静电放电 |
EN/IEC 61000-4-2 接触放电±6KV，空气放电±8KV，判据B；.接触放电±8KV，空气放电±15KV，判据R |
| 辐射抗扰 | EN/IEC 61000-4-3 Level 3 (10 V/m). |
| 传导抗扰 | EN/IEC 61000-4-6 Level 3 (10 V/m). |
| 快速瞬变脉冲群 | EN/IEC 61000-4-4 Level 3 (2 kV, 5 kHz 重复) |
| 浪涌 | EN/IEC 61000-4-5 判据 B，线-线 ：±2KV，线-地：±4KV |
| 防雷击 | 交流输入端能承受不低于5kA、8/20µs冲击电流波形，上电正向5次，断电正向5次，每次间隔1分钟； |
| 电压暂降和短时中断抗扰度（DIP） | EN/IEC61000-4-11 跌落到70％、40%、0%UT，持续时间500ms、100ms、15ms、5000ms，在0°、45°、90°、135°、180°、225°、270°、315°各相位跌落，满足判据C |
| 电压波动和闪烁 | EN/IEC61000-3-3 Pst≤1.0 ; P1t≤0.65；dc≤3.3％；dmax≤4％；d(t)值超过3.3％的时间≤500ms |
| 可靠性 (计算) | ≤150,000 Hours |
| 并机功能 | 支持N＋1冗余备份，并联使用时能保证均流，均流不平衡度在±5%以内； |
| 振动 | 频率范围：5- 20Hz；加速度谱密度：1.0m2/s3；20-200Hz，-3dB；总均方根加速度：0.781Grms；试验轴向：3轴向；试验时间：每个轴向30min。 |
| 冲击 | 半正弦波，峰值加速：300m/S2；脉冲宽度6ms；冲击轴向：6个方向；冲击次数：每个方向3次。 |
